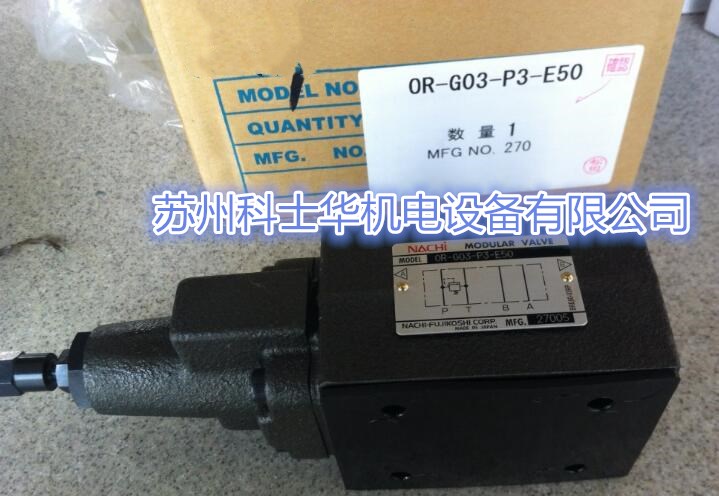

NACHI OR叠加溢流阀
OR-G01-P1-20 OR-G01-P3-20 OR-G01-W1-20 OR-G01-W3-20 OR-G01-A1-21 OR-G01-A3-21
OR-G01-B1-21 OR-G01-B3-21
OR-G03-P1-J50 OR-G03-P3-J50 OR-G03-W1-J50 OR-G03-W3-J50
OR-G03-A1-J50 OR-G03-A3-J50 OR-G03-B1-J50 OR-G03-B3-J50
ORH-G04-P1-10 ORH-G04-P3-10 ORH-G04-P5-10
NACHI溢流阀操作使用
1遥控回路中使用遥控阀时，要考虑遥控回路的配管会引起震动，建议采用内径φ4mm以内的钢管，其长度为3m以内。01型中不能遥控配管。 03型中需要遥控口时标记“V”辅助记号。
2作为安全阀使用时，要使压力过载程度于必需回路使用。
3油箱出口背压设为0.2MPa{2.0kgf/ cm2 }。
4控制少流量时压力不稳定，所以请在以下所示值以上使用。 01型时…5ℓ/min以上 03型时…8ℓ/min以上 04型时…8ℓ/min以上低流量以下时，请使用直接型溢流组合ORD-G＊＊。
5由于不含底板及安装螺栓，所以需要时请按D-90～D-95选定。 604型叠加阀中没有安装排泄口 (DR2)，因此，不能与压力中心型电磁阀（D）组合使用。 7请将OR-G03-W＊-(J)50分别与两处 T油口的油箱连接。
